HQ-1006A智能标准孔板流量计

产品型号：0-1000

应用领域：

产品推荐：

产品概述
性能参数
外形结构
选型指南
安装指导

HQ-1006节流装置是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量：节流装置包括环室孔板、喷嘴、经典文丘里管等。
HQ-1006节流装置是与差压变送器配套使用，可测量液体、蒸汽、气体的流量，它广泛应用于石油、化工、冶金、电力、轻工等部门。
{tab 产品特点}

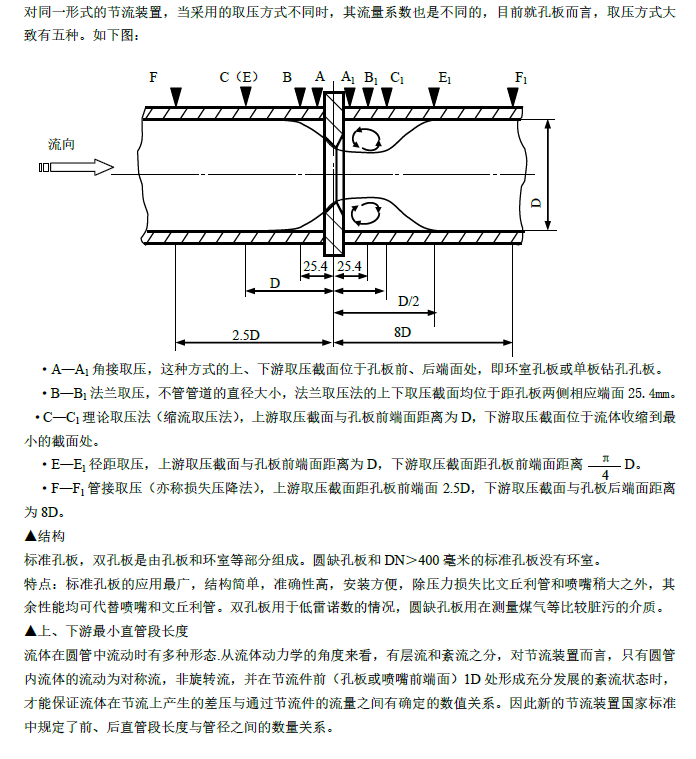

充满管道的流体，当它们流经管道内的节流装置时，流速将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力降低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。但是，压差的大小不仅决定于流量，而且还与其它许多因素有关，例如，当节流装置型式或管道内流动介质的物理性质如密度、粘度等不同时，在同样大小的流量下产生的压差也是不同的。

上一篇：没有了

下一篇：没有了

返回列表

序号	名称	型号	公称通径 DN（mm）	公称压力 PN（10⁵Pa）	法兰标准
1	标准孔板（环室）	HQ01K10	50～400	10	JB81—59
		HQ01K25	50～400	25	JB81—59
		HQ01K64	50～400	64	JB82—59（两凸）
		HQ01K100	50～400	100	JB82—59（两凸）
		HQ01K200	50～250	200	JB82—59（两凸）
2	标准孔板（钻孔）	HQ01Y2.5	450～1600	2.5	JB82—59
		HQ01Y6	450～1400	6	JB82—59
		HQ01Y10	450～1200	10	JB82—59
		HQ01Y16	450～1200	16	JB82—59
		HQ01Y25	450～800	25	JB82—59
3	双孔板	HQ01S10	50～400	10	JB81—59
3	双孔板	HQ01S25	50～400	25	JB81—59
4	圆缺孔板	HQ01Q2.5	450～1600	2.5	JB82—59
		HQ01Q6	450～1400	6	JB82—59
		HQ01Q10	450～1200	10	JB82—59
		HQ01Q16	450～1200	16	JB82—59
		HQ01Q25	450～800	25	JB82—59
5	标准喷嘴	HQ01P10	50～400	10	JB81—59
		HQ01P25	50～400	25	JB81—59
		HQ01P64	50～400	64	JB82—59（两凸）
		HQ01P100	50～400	100	JB82—59（两凸）
		HQ01P200	50～250	200	JB82—59（两凸）


6	文丘里管	HQ01G10	50～1600	10	JB81—59
		HQ01G25	50～600	25	JB81—59
		HQ01G64	50～400	64	JB82—59（两凸）
		HQ01G100	50～400	100	JB82—59（两凸）
		HQ01G200	50～250	200	JB82—59（两凸）
7	文丘利喷嘴	HQ01W25	100～400	25	JB82—59

β	Red min	β	Red min	β	Red min
0.22	5.00×103	0.525	2.13×104	0.625	6.27×104
0.250	8.00×103	0.450	2.49×104	0.650	7.16×104
0.275	9.00×103	0.475	2.87×104	0.675	8.21×104
0.300	1.30×104	0.500	3.29×104	0.700	9.48×104
0.325	1.70×104	0.525	3.75×104	0.725	1.11×105
0.350	1.90×104	0.550	4.27×104	0.750	1.32×105
0.375	2.00×104	0.575	4.85×104	0.775	1.59×105
0.400	2.00×104	0.600	5.51×104	0.800	1.98×105

β	Red min	β	Red min	β	Red min
0.320	4.05×104	0.500	4.94×104	0.675	4.66×104
0.350	3.93×104	0.525	5.22×104	0.700	3.42×104
0.375	3.95×104	0.550	5.49×104	0.725	2.00×104
0.400	4.04×104	0.575	5.69×104	0.750	2.00×105
0.425	4.19×104	0.600	5.78×104	0.775	2.97×105
0.450	4.40×104	0.625	5.69×104	0.800	5.19×105
0.475	4.66×104	0.650	5.35×104
