HQ-1007靶式流量计于六十年代开始应用于工业流量测量，主要用于解决高粘度、低雷诺数流体的流量测量，先后经历了气动表和电动表两大发展阶段，智能靶式流量计是在原有应变片式靶式流量计测量原理的基础上，采用了新形式的差动传感器。采用新式差动传感器是该新型产品真正实现高精度、高稳定性的关键核心，彻底改变了原有应变片式靶式流量计温漂大，抗过载（冲击）能力差，存在静态密封点等种种缺陷，不但发挥了靶式流量计原有的技术优势，同时又具有与容积式流量计相媲美的测量准确度，加之其特有的抗干扰、抗杂质性能，除能替代常规流量计所能测量的流量计量问题，尤其在小流量、高粘度、易凝易堵、高温、低温、强腐蚀、强震动等流量计量困难的工况中具有很好的适应性。目前已广泛应用于冶金、石油、化工、能源、食品、环保等各个领域的流量测量。
- ·整台仪表结构坚固无可动部件，插入式结构，拆卸方便；
- ·可选用多种防腐及耐高低温材质（如哈氏合金，钛等）；
- ·传感器不与被测介质接触，不存在零部件磨损，使用安全可靠；

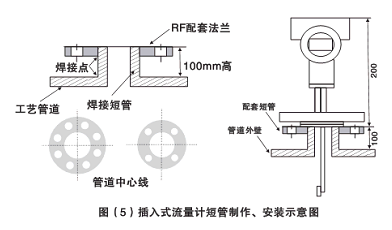

- ·具有多种安装方式供选择，如选择在线插入式，安装费用低；
- ·具有一体化温度、压力补偿，直接输出质量或标方；
- ·具有可选小信号切除、非线性修正、滤波时间可选择；
- ·能准确测量各种常温、高温350度、低温-100度工况下的气体、液体流量；
- ·灵敏度高，能测量超小流量，其可测低流速为0.8m/s，测量范围宽，最大可达1：30；
- ·计量准确，精度可达到0.2%；
- ·重复性好，一般为0.05%～0.08%，测量快速；
- ·压力损失小，仅为标准孔板的1/2△P左右；
- ·抗干扰，抗杂质能力特强；抗震动性强，一定范围内可测脉动流。
- ·可根据实际需要更换阻流件（靶片）而改变量程；
- ·低功耗电池现场显示，能在线直读示值，显示屏可同时读取瞬时和累积流量；
- ·多种输出形式，能远传各种参数；
- ·可测量双向流，正负向累计分别计量；
可测量液体热量，显示热焓值
1、主要技术参数表
| 被测介质 | 液体；气体；蒸汽 |
| 公称直径 | 插入式65～5000mm |
| 公称压力 | 0.6～42MPa |
| 介质温度 | -100℃～+350℃ |
| 精确度 | ±1.0% |
| 范围度 | 1：5（液体） | 1：10（液体、气体） | 1：30（液体、气体） | 1：12（蒸汽） |
| 补偿形式 | 温度补偿；压力补偿 |
| 重复性 | 0.05%～0.08% |
| 供电电源 | 机内自备锂电池（3.6V）；外供电源24VDC |
| 输出形式 | 现场显示；4～20mA,二线制；脉冲0～5V；RS485/RS232；HART |
| 测量管材料 | 碳钢；不锈钢；亦可按用户要求协商提供 |
| 防爆标志 | ExdⅡBT4 |
| 防护等级 | IP65;IP67 |
| 法兰规格 | 流量计连接法兰规格执行GB/T系列标准，也可以根据用户要求特殊加工。 |
2、典型应用
气体类：煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气等。
液体类：重油、石蜡、沥青、硫酸、食用油、渣油、丙酮、柴油、矿井水、洗涤剂、酱油、汽油、硅油、糖浆、溶剂 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、盐水、浆糊、墨水、冷却剂、乙二醇、矿物油 、液态糖、盐酸、汽车涂料、树脂、牛油、菜油、液氧、洗发液、牙膏、凝胶、燃油、牛奶、漂白剂、调节剂、苏打、添加剂、清洗剂、碱性、氨、船用油、化学试剂、煤油、甘油、染料、水、硝酸 、高沸点有机溶液、猪油、酒精、油、乙烯、聚丙烯、甲笨等。
蒸汽类：过热蒸汽、饱和蒸汽。
三、流量计测量范围选择（超出流量范围的可以订做）
1、标准水流量测量范围表
| 公称口径DN(mm) | 流量计测量范围(m3 /h) | 靶径比范围 | 最大压降（kPa） |
| 15 | 0.1～3 | 0.8～0.5 | 75.53 |
| 20 | 0.17～5 | 0.8～0.5 | 55.12 |
| 25 | 0.3～9 | 0.8～0.4 | 34.45 |
| 32 | 0.5～14 | 0.8～0.3 | 24.12 |
| 40 | 1.0～24 | 0.8～0.3 | 17.23 |
| 50 | 1.5～40 | 0.8～0.3 | 6.89 |
| 65 | 2.5～60 | 0.7～0.35 | 5.51 |
| 80 | 3.5～90 | 0.7～0.35 | 4.31 |
| 100 | 5～140 | 0.7～0.3 | 2.76 |
| 125 | 6～200 | 0.7～0.3 | 2.07 |
| 150 | 10～300 | 0.6～0.25 | 1.38 |
| 200 | 18～560 | 0.6～0.25 | 0.89 |
| 250 | 25～800 | 0.5～0.25 | 0.56 |
| 300 | 40～1200 | 0.5～0.2 | 0.35 |
| 350 | 50～1500 | 0.5～0.2 | 0.01 |
| 400 | 65～2000 | 0.5～0.2 | 0.07 |
| 450 | 90～2600 | 0.4～0.2 | 0.06 |
| 500 | 110～3300 | 0.4～0.2 | 0.05 |
| 550 | 140～4100 | 0.35～0.2 | 0.04 |
| 600 | 170～5000 | 0.3～0.15 | 0.03 |
| 700 | 230～6800 | 0.3～0.15 | 0.011 |
| 800 | 300～9000 | 0.3～0.15 | 0.0083 |
| 900 | 370～11000 | 0.3～0.15 | 0.0062 |
| 1000 | 470～14000 | 0.2～0.1 | 0.0055 |
| 1100 | 560～16000 | 0.2～0.1 | 0.0041 |
| 1200 | 670～20000 | 0.2～0.1 | 0.0034 |
| 1300 | 780～23000 | 0.2～0.1 | 0.0028 |
| 1400 | 900～27000 | 0.2～0.1 | 0.0018 |
| 1500 | 1050～31000 | 0.2～0.1 | 0.0016 |
| 1600 | 1200～32500 | 0.2～0.1 | 0.0014 |
| 1700 | 1350～36500 | 0.2～0.1 | 0.0012 |
| 1800 | 1510～40800 | 0.2～0.1 | 0.0011 |
| 1900 | 1680～45500 | 0.2～0.1 | 0.0010 |
| 2000 | 1850～50000 | 0.2～0.1 | 0.0009 |
| 2100 | 1980～55800 | 0.2～0.1 | 0.0008 |
注：实际压降=（实际流量/满量程流量） ×满量程最大压降。
